概述

LZJT真空聚结透平油净油机是我公司在传统产品的基础上，研制开发的新型机种。该机型主要采用聚结分离和真空脱水相结合的分离技术。油液首先经过聚结分离缸脱除大量水分后再经过真空缸进一步深入脱除油液中的微量水分。该机型适用于含水量大的油和乳化油的净化。显著特点是脱水速度快，净化效率高。该机型对于汽轮油净化有显著效果，性能优于进口产品。特别适用于600KW至1000KW发电机组的透平油净化。

特点

a采用聚结分离，与真空脱水、脱气相结合的分离技术，破乳性能好、净油效率高；对含大量水份的汽轮机油有明显的效果。单独的聚结分离技术脱水效率只能达到100ppm以上，加装了真空脱水技术后，脱水效率达50ppm以下。聚结分离主要靠滤芯脱水，滤芯在实际使用过程中有饱和度，当滤芯吃水饱和后就失去效率，要频繁更换滤芯，加装真空装置后，滤芯上的水份被真空抽除，延长了滤芯的使用寿命，大大减少了使用成本。

b结构紧凑：采用无工具拆卸结构，更换滤芯方便。

c没有压力控制保护装置，在滤芯充分吸污·隋况下整机自动停止运行并报警提示更换滤芯。

d具有自动放水功能，在聚结分离罐底部设有集水盒，集水盒上采用油水感应装置，当感应到设备内部存有

水分时会自动放水，水放尽时设备自动关闭，无需人工放水。

e具有在线运行功能，在油路进出口加装了电磁阀，出口处设有逆止阀，在任何情况下停机，都不会发生油液逆流现象。

f设备具有红外线油位控制器，油枕上有油位控制器，使真空缸内的油沫进不到真空泵内，杜绝了真空泵喷

油现象。设有光电消泡装置：可自动消除真空罐内的油沫气泡，避免气泡油沫吸入真空泵内而损坏真空泵。

g在底盘上加装了红外线渗漏探测仪，当检测到设备有渗漏时会自动保护停机，同时截断进出油路。

h电路上具有过流、过压、过热保护．最大程度保护了设备运行的可靠性

i．采用低功率密度管式加热元件，设有缺油保护及数显恒温控制装置，在任何情况下都不会造成加油器王烧

，油质裂化现象，整机可在线运行。

j．采用大功率、低转速油泵，工作平稳、噪音低。

k．内置式加热器具有加热效率高，保温，与同等功率加热器相比加热速快。

1．设备启动时平稳，噪音低，正常运行时油泵不抽空、电机不空负载运行，在出现任何异常情况时均能自动报警，从而达到对主设备的自动可靠保护，保障滤油机能够安全连续长时间运行m进出油管设制互换装置或使用快速接头，使用方便，后级精细滤芯可除去99.8%1微米以上的杂质。

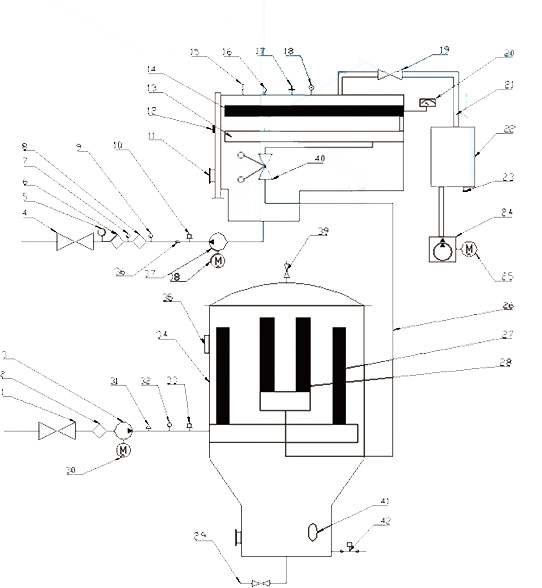

工作流程

1、进油阀2、粗滤器3、供油泵4、出油阀5、取样油嘴

6、后级过滤器7、压力表8、前级过滤器9、压力表

10、压力继电器11、真空罐视镜12、光电开关13、加热器

14、脱气元件15、手动进气阀16、真空罐17、电磁阀

18、真空表19、真空阀20、电子温控仪21、真空管路

22、油井23、排污阀24、真空泵25、真空泵电机

26、油管路27、聚结芯28、油水分离芯29、排油阀

30、供油泵电机31、油流开关32、压力表33、压力继电器

34、聚结油水分离罐35、视境36、单向阀37、排油阀

38、排油泵电机39、放气阀40、油位开关41、液位开关

42、自动排水电磁阀

规格型号及参数

技术性能
